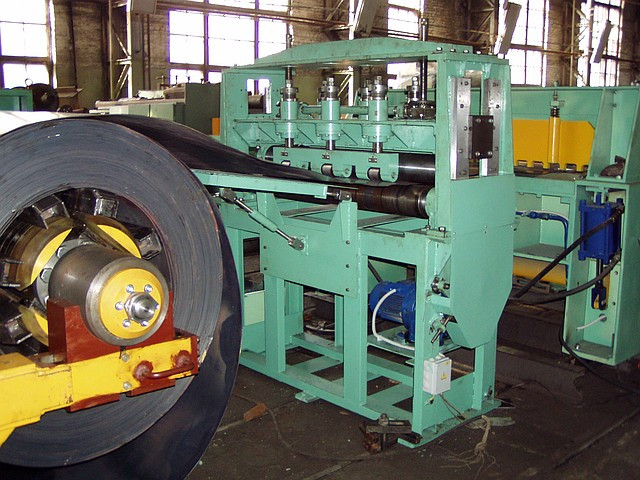

Лінія подовжнього різання.

Лінія подовжнього різання призначена для різання рулонної сталі шириною до 1500 мм і товщиною до 3 мм на ряд більш вузьких смуг і змотування їх у рулони.

Технічна характеристика лінії

поздовжнього розкрою.

1 Характеристика початкового рулону:
1.1 Вихідний матеріал – рулонна сталь з межею міцності не більше 440 МПа.
1.2 Товщина металу 1-3 мм.
1.3 Ширина рулону не більше 1500 мм.
1.4 Внутрішній діаметр рулону 490...520 мм (понад 520мм – з додатковими
накладками).
1.5 Зовнішній діаметр рулону до 1500 мм.
1.6 Маса рулону до 12000 кг
2 Характеристика порізаних стрічок:
2.1 Кількість одночасних різів при товщині стрічки 1 мм.– 25, при 3 мм. – 10.
2.2 Внутрішній діаметр рулону після порізки не більше 600 мм.
2.3 Непрямолинейность поздовжніх кромок стрічок на довжині до 2м не більше 0,5 мм.
2.4 Точність розрізуваних стрічок по ширині +- 0,2 мм.
2.5 Ширина порізаних стрічок 40....1480 мм
3 Швидкість різання налагоджувальна 0...0.1 м/с, робоча 0...0.5 м/с.
4 Витрата стисненого повітря 0,3 м3/год. макс.
5 Електроживлення – струм змінний 220/380 В
6 Робочий тиск в гідросистемі 5,0 МПа, не більше.
7 Напрямок руху стрічки з боку оператора: зліва-направо.
8 Габаритні розміри, мм, не більше : довжина 16500, 9200 ширина, висота від підлоги
2200.

9 Маса не більше 38000 кг

Склад лінії.

Лінія являє собою комплекс обладнання, призначений
для розмотування сталевої смуги, порізки на стрічки потрібної ширини і змотування її в
рулончики.

• Пристрій розмотуючий призначене для установки рулону зі сталевою смугою і змотування смуги в процесі подачі її до пристрою заправочному.

• Заправний пристрій служить для прийому сматываемой з рулону смуги на пристрої разматывающем з подальшою подачею її до ножиць гільйотинних.

-Ножиці гільйотинні призначені для обрізки деформованих початку і кінця сматываемой смуги під прямими кутами.
– Дискові ножиці служать для різання смуги на стрічки потрібної ширини і обрізання крайки.

-Кромкокрошитель призначений для поперечного різання обрізаної крайки на відрізки невеликої довжини, для зручності складування в контейнера механізму збирання відходів. За бажанням замовника можуть бути встановлені кромкомоталки.
-Механізм збирання відходів знаходиться в приямку і складається з рейкового шляху, по якому може пересуватися візок із закріпленим на
нею контейнером. Візки обох механізмів прибирання встановлюють у зоні
дроблення кромки кромкокрошителями. Після наповнення дробленной кромкою
візки вручну відводяться до кінців приямків і забираються цеховими
підйомними засобами.
– Стіл розташований над кромкокрошителем і механізмом збирання відходів і необхідний для протягування одержаних стрічок при їх заправці до натяжного пристрою. По ролику, закріпленому на столі, стрічки опускаються в петльові яму. Для підходу до стрічок до столу прикріплені сходи з огорожами.

• Яма петльові необхідна для створення петлі порізаних
  стрічок з метою компенсації різниці довжин йдуть стрічок. Для зручності заправки
  стрічок в натяжний пристрій, розташоване за ямою, є два підйомних
  столу, що працюють від пневмоциліндрів. Яма петльові має двостороннє
  огородження.
• Пристрій натяжний призначене для створення натягу розрізаних стрічок з метою щільного намотування у рулони.

• Пристрій наматывающее забезпечує намотування стрічок рулончики на барабані з подальшим зняттям з барабана сталкивателем.

• Приймальне пристрій служить для прийому яких зіштовхують з барабана пристрою намотують рулончиків на напрямні кронштейнів з наступним їх зняттям з направляючих цеховими підйомними засобами.

• Гідроагрегат наявний в лінії,обслуговує гідросистему ножиць гільйотинних, гідросистеми сталкивателя пристрою намотують і розмотуючого пристрою.
• Шафа управління
• Пульти управління 3 шт.

Технічні характеристики і склад обладнання можуть бути змінені за бажанням Замовника.

Виробником надається гарантія строком на 12 місяців.

Монтаж лінії здійснює Замовник самостійно у відповідність з Інструкцією Продавця. За бажанням Замовника Продавець може брати участь у монтажі.
Пуско – налагоджувальні роботи проводить Продавець за участю Замовника , на що укладається окремий контракт.
